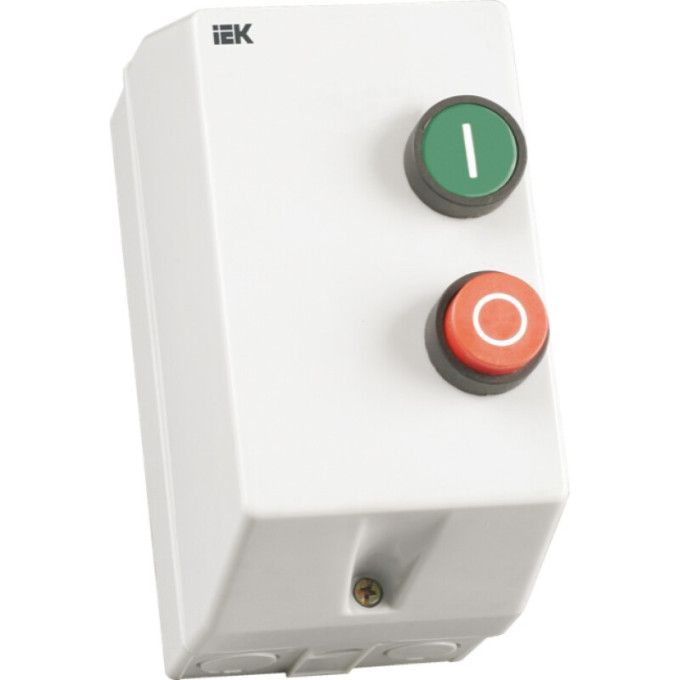

Для управления трехфазными двигателями с током до 18 А и мощностью до 7,5 кВт необходим надежный коммутационный аппарат с защитой. Контактор IEK КМИ11860 в оболочке представляет собой готовое решение: контактор, тепловое реле и кнопки управления в одном корпусе. Это упрощает монтаж и обеспечивает защиту двигателя от перегрузок и обрыва фазы.
Применяется для управления насосами, вентиляторами, компрессорами, станками. Подходит для установки в помещениях с повышенной запыленностью или влажностью.
| Время срабатыв при замыкании-цу | 12-22 мс |
|---|---|
| Время срабатыв при размыкании-цу | 4-19 мс |
| Высота | 166.0 мм |
| Гибкий кабель без наконечника-гц | 1,5-4 мм² |
| Глубина | 140.0 мм |
| Диапазон напряж отпускания-цу | (0,2...0,75)Uc |
| Диапазон напряж срабатывания-цу | (0,8...1,1)Uc |
| Диапазон рабочей частоты-реле гц | 0-400 Гц |
| Диапазон уставок реле-реле гц | 12-18 А |
| Жесткий кабель без наконечника-гц | 2,5-6 мм² |
| Защ от сверхтоков - предохр gg-доп конт эл реле | 5 А |
| Защита от сверхтоков-предохр gg-гц | 25 А |
| Катушка | С катушкой 220 В |
| Климатическое исполнение | УХЛ4 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Кол-во норм разомкнутых-но силовых конт | 3 |
| Коммут-ая износос-ть общий ресурс-гц | 1.0 млн циклов |
| Крутящий момент при затягивании-гц | 1.2 нм |
| Макс кратковременная нагрузка-гц | 324 А |
| Мех износостойкость-гц | 10 млн циклов |
| Мех износоустойчивость-цу | 2.0 млн ком циклов |
| Момент затяжки-доп конт эл реле | 1.2 нм |
| Момент затяжки-реле гц | 2 нм |
| Мощность потреб катушки при срабатывании uc-цу | 60.0 ВА |
| Мощность потреб катушки при удержании uc-цу | 7.0 ВА |
| Мощность рассеяния при ie ас-1-гц | 2.50 Вт |
| Мощность рассеяния при ie ас-3-гц | 0.80 Вт |
| Мощность рассеяния-цу | 3.0 Вт |
| Номин импульсное напряжение uimp-гц | 6 кВ |
| Номин импульсное напряжение-реле гц | 6 кВ |
| Номин коммутируем мощность при ac-3 400 в | 7,5 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение изоляции ui-гц | 660 В |
| Номин напряжение изоляции-реле гц | 660 В |
| Номин напряжение питания цепи управ us ac 50 гц | 230 В |
| Номин раб напряжение переменного тока ue-гц | 400 В |
| Номин рабочий ток ie при ac-1 400 в | 32 А |
| Номин рабочий ток ie при ac-3 400 в | 18 А |
| Сечен присоед гиб кабеля без наконечн-реле гц | 1,5-10 мм² |
| Сечен присоед гиб кабеля с наконечн-реле гц | 1-4 мм² |
| Сечен присоед жесткого кабеля-реле гц | 1-6 мм² |
| Сечение присоед проводников-доп конт эл реле | 1-2,5 мм² |
| Степень защиты - ip | IP54 |
| Температура эксплуатации | -25...+50 °C |
| Тип | Электромагнитные |
| Тип доп контакта электротепл реле | 1з |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Типоисполнение электрон реле | РТИ-1321 |
| Ток | 18 А |
| Ток термической стойкости-доп конт эл реле | 5 А |
| Условный тепловой ток ith при ас-1-гц | 32 А |
| Условный ток короткого замыкания inc-гц | 3000 А |
| Частота включений коммутац износост в час-гц | 1200 |
| Частота включений механ износост в час-гц | 3600 |
| Ширина | 88.0 мм |
| Эл износоуст млн ком циклов при ас-1-цу | 1.00 |
| Эл износоуст млн ком циклов при ас-3-цу | 1.40 |
| Гарантийный срок, лет | 5 |
| Срок службы | нет данных |
| Особенности | В оболочке |
| Серия | КМИ |
