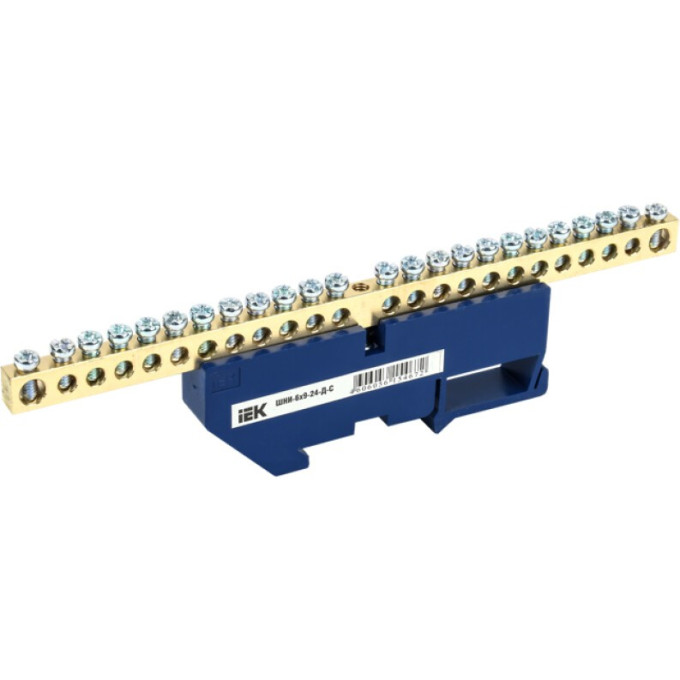

При монтаже распределительных щитов часто встаёт задача надёжно соединить нулевые проводники отходящих линий. Шина IEK ШНИ-6х9-24-Д-С (арт. YNN10-69-24D-K07) решает её, обеспечивая 24 точки подключения на одной компактной планке. Латунная шина сечением 6х9 мм рассчитана на номинальный ток 100 А при напряжении до 400 В, что подходит для большинства бытовых и коммерческих сетей.
Конструкция и материалы
Шина из латуни с необработанной поверхностью — хорошая проводимость и стойкость к коррозии.
Изолятор из самозатухающего пластика синего цвета — стандартное цветовое обозначение для нулевой шины.
Крепление на DIN-рейку — установка в щит без дополнительных переходников.
Винты М4 для зажима проводников сечением до 16/6 мм².
Габариты: 168х88,5х42 мм.
Где применяется
ШНI подходит для сборки этажных и квартирных щитов, вводно-распределительных устройств, а также в шкафах автоматики. Благодаря 24 выводам на одной шине сокращается количество соединительных элементов и упрощается монтаж. Рабочий диапазон температур от -40 до +50 °C позволяет использовать изделие в неотапливаемых помещениях.
Плюсы
24 вывода на одной шине для подключения нулевых проводников
